CNC quvuri

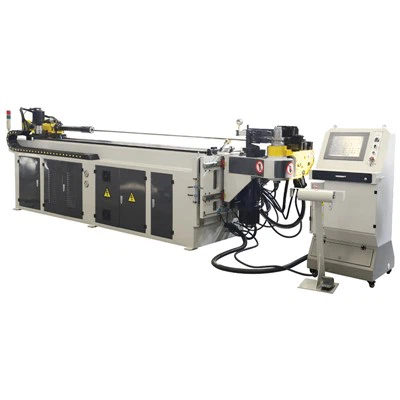

DW38CNC-MTBRL bitta boshli gidravlik uch o'lchovli truba botgan mikrokompyuter orqali boshqariladi. Uch marta burchak, ovqatlantirish va egilish servo motor orqali boshqariladi. Xitoy va Ingliz Subhritle Displey va Macase dialog operatsiyasi har qanday burchakda uch o'lchovli trubkani to'ldirishi mumkin. Pnevmatik trubik qisqichbaqasimonlarni qabul qiladi. Bu yuqori aniqlikdagi truba kamsi.
CNC quvuri egilish mashinasining ko'rsatmalari
CNC quvurini egilish mashinasi boshqaruv tomoniga ustunlik qiladi.
Uning xususiyatlari quyidagicha:
DW-CNC boshqaruv tizimining yadrosi - bu sanoat kompyuteri. Ochiq harakatni boshqarish arxitekturasi va Windows operatsion tizimiga asoslangan trubkaning to'liq avtomatik bükmentini oqizish tizimi.
Tizim dizayni sodda va qulaylik. Interfeys oddiy va ravshan.
Asosiy interfeys turli funktsiya modullariga muvofiq ishlab chiqilgan, foydalanuvchilar osongina o'zlashtiriladi va ishlay oladi: mashina parametrlari, chizish, dasturiy, dasturiy ishlov berish, avtomatik diagnostika va yordam.
DW-CNCTTR-ning model tavsifi:
DW yagona bükme
CNC to'liq avtomatik
XT gidravikasi
Mt - servo motor
Sr - bu bitta qatlam o'lish
Doka ikki qavatli o'ladi
Janob ko'p qavatli o'ladi
Asosiy texnologik parametrlar
|
|
Birliklar |
|
|
Maksimal Tube engil po'lat |
mm |
Φ38.1´2 |
|
zanglamaydigan po'lat |
mm |
Φ38´1.2 |
|
Benming radiusini (Clr) |
mm |
25~100 |
|
Shpindet diametri |
mm |
Φ40 |
|
Qisqich urish |
mm |
110 |
|
Bosimmog'orni o'zgartirishInsult |
mm |
1000 |
|
Follocer slayd insulti |
mm |
150 |
|
Follor slaydUzunligi |
mm |
500 |
|
MandRel insult |
mm |
60 |
|
Maks Becing burchagi |
Dog ' |
190 |
|
Uzunligidang'ildirak uchun g'ildirak o'ldi |
mm |
2600 |
|
Mandrel uchun g'ildirakdan o'ladi |
mm |
3850 |
|
Diametritashishyengi |
mm |
Φ28 |
|
Ish balandligi |
mm |
1200 |
|
Asbob-aslahalar balandligi |
mm |
50~160 |
|
DiametriShpindel |
mm |
Φ160 |
|
R ning farqlanishi |
mm |
50 dan kam yoki unga teng |
|
Mold Conpute-ni o'zgartiring |
mm |
75 dan kam yoki teng |
|
Mog'or masofasi |
mm |
40'3 dan kam yoki teng |
|
Betish tezligi |
Devi / sek |
300 |
|
Bilingning aniqligi |
Dog ' |
±0.1 |
|
Oziqlantirish tezligi |
mm / s |
942 |
|
Oziqlantirishning aniqligi |
mm |
±0.1 |
|
Aylantirish tezligi |
Devi / sek |
375 |
|
Aylanishning aniqligi |
Dog ' |
±0.1 |
|
Vertikal harakatlanish tezligi |
mm / s |
100 |
|
Vertikal harakatlanishning aniqligi |
mm |
±0.1 |
|
Gorizontal harakatlanish tezligi |
mm / s |
133 |
|
Gorizontal harakatning aniqligi |
mm |
±0.1 |
|
HMolding tezligini taqqoslash va o'zgartirish |
mm / s |
200 |
|
Gorizontal harakatlanish va mog'orni o'zgartirishning aniqligi |
mm |
±0.1 |
|
Gidravlik vosita kuchi |
Kvant |
3 |
|
Umumiy motor |
Kvant |
20 |
|
Ish bosimi |
Bar |
120 |
|
Yog 'idishining hajmi |
L |
135 |
|
Mashinaning kengligi |
mm |
1050 |
|
Mashinaning balandligi |
mm |
1500 |
|
Mashinaning uzunligi |
mm |
4450 |
|
Mashinaning og'irligi |
Kg |
2000 |
